Использовать в качестве "донора"!!!

Итак продолжим!

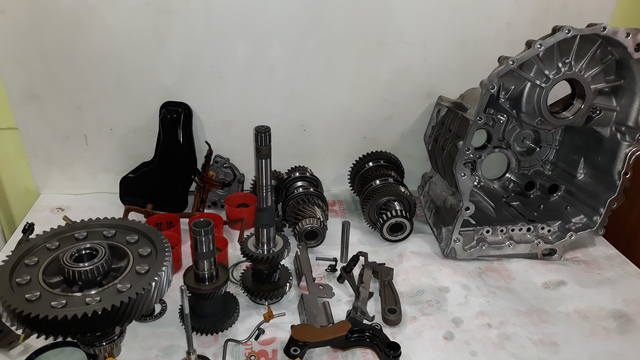

Все, что пригодно к дальнейшему применению - отмываем!



Корпус "картер кпп" - отдаем в ремонт Васильеву Егору в Марьино!
Благо, что он работает ... ночами : )
Вот его работа :



Ну а мы пока займемся рутиной ....
Очень "свежий" дифференциал прислали партнеры из г. Ногинск!
Устанавливаем на него новые подшипники а так же подшипники на остальные валы, подготавливая все к измерениям.





Для нашего проекта понадобился корпус "кожух сцепления" от 02J под номером 02J301107M
Мы ведь собрались "строить" шестиступку для ТУРа .... а там ведь датчик скорости в картере!
Такие коробки все реже привозят в ремонт но у партнеров запчасти еще встречаются ...



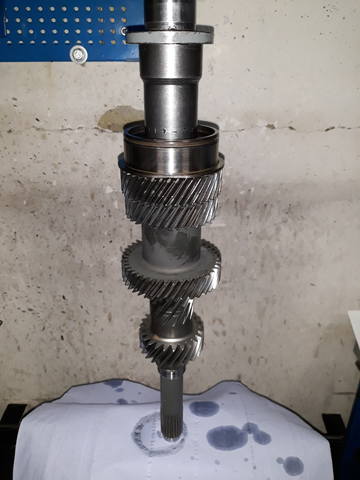

Сперва беремся за вторичный вал!

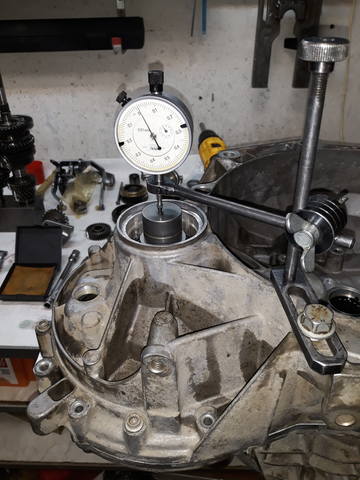

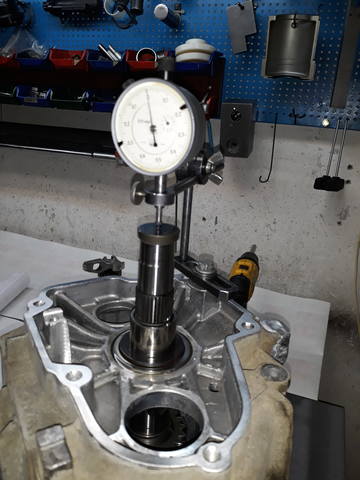

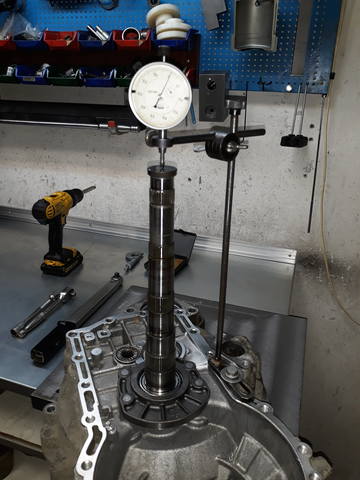

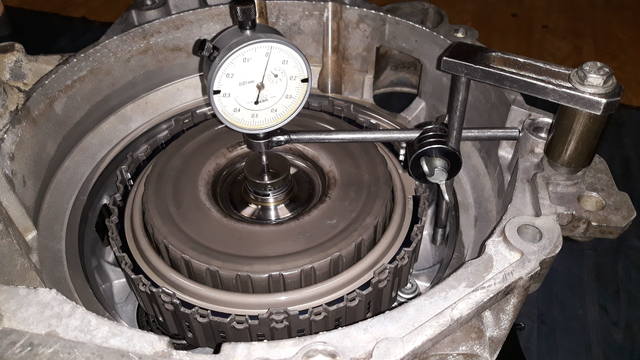

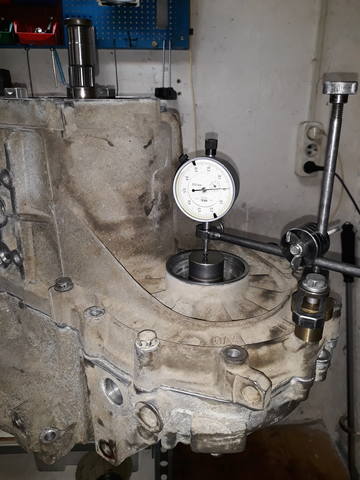

Измеряем, вычисляем размер регулировочного кольца и .... можно пока одеть этот вал в шестерни.

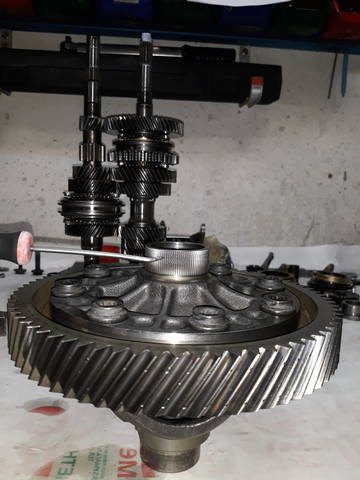

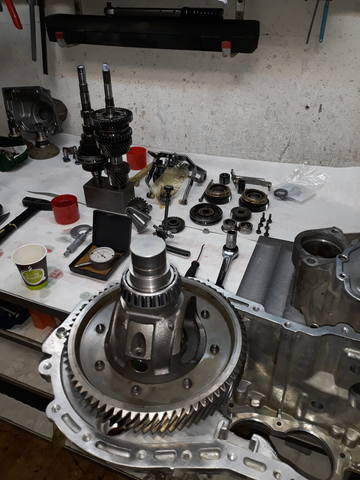

Затем очередь первичного вала и дифференциала, благо что корпус привезли из Марьино с оказией!
Сверлить и нарезать резьбу в "заваренной" проушине можно завтра, так что сегодня - регулировка, на первом месте!

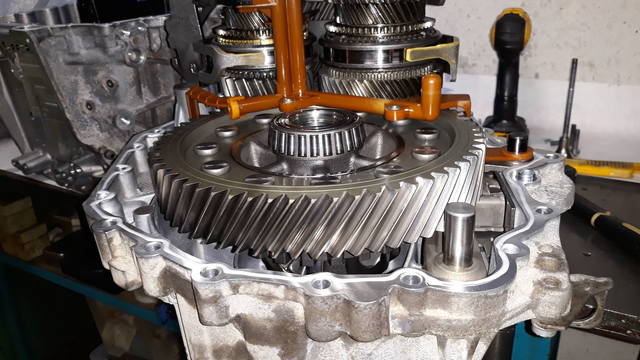

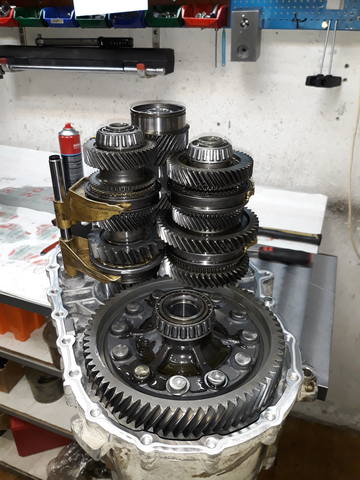

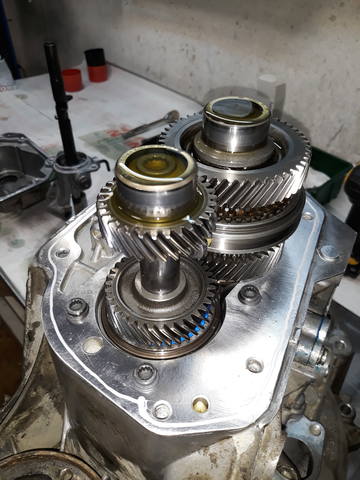

Устанавливаем первичку и диффер в кожух сцепления а в картер коробки - обоймы новых подшипников!





Сегодня, к сожалению, прорыва не произошло - токарь на работу не приехал!
Хотелось бы установить уже обработанный корпус, но ...
Так что все самое важное отложили на завтра. А пока все подготовил!





Ремонт немного подзатянулся, но так бывает! Отверстие, во новь наваренной проушине картера, просверлено и резьба нарезана заново!
Так что устанавливаем в данный картер обоймы и склеиваем коробку в двух корпусах.

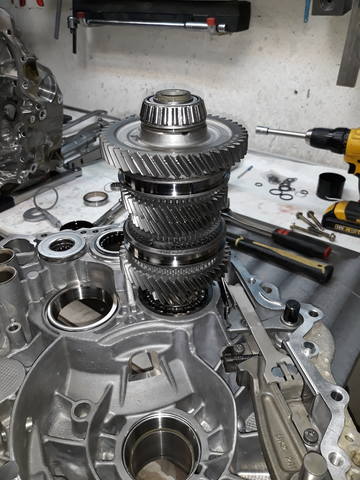

Затем очередь 5-го и 6-го рядов :



Далее отметим, что токарь устанавливал в верхнюю крышку вала управления,
бронзовую втулку .... вместо "разбитой" оригинальной ...



Так что осталось приклеить к коробке крышку 5-6й передачи и отремонтированный вал управления!



А вот "обратная связь" :







Вопросы можно задавать владельцу вот тут :

http://forum.skoda-club.ru/viewtopic...32089#p2232089

Далее коробка серии 02Q с кодом LHC!
Привезли отдельно от авто на разборку и дефектовку ......
Коробка, как музыкальная шкатулка - с "особыми звуками"!



Но основная цель, помимо дефектовки "циклического звука" - установка "упора" под первичный вал на картер коробки.

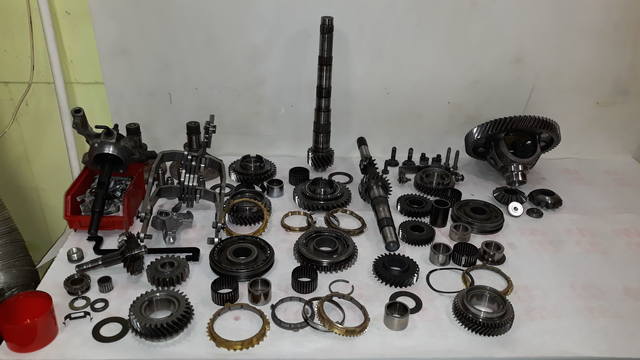

Поэтому разбираем, осматриваем и готовим детали к отправки Егору в Марьино, на разметку и сверловку!
Подобная тема уже освещалась на 22-й странице - N 215 https://www.octavia-club.ru/f/remont...22#post1118964



Это конечно не было неожиданностью, но все же !
Потеря зубьев на шестерне первой передачи? Как же нужно было "прыгнуть" с места
Обычно "отлетает" четвертый ряд ... он ведь в самой середине!



А тут, у шестерни первой передачи тоже имеется "сопряженная" деталь! И это сам первичный вал!



На данном этапе весь вопрос в том : "каким путем пойти дальше"?

Владелец авто решил приобрести, в качестве "донора", коробку с кодом KDQ чтобы изъять оттуда первичный вал + "целые" шестерни первой и второй передач!
На обеих валах, шестерни 1-й и 2-й передач с таким же передаточным отношением :
1-я. 49/13
2-я. 48/23







Единственное в чем состоит отличие - измененная синхронизация!
На нашей LHC кольца синхронизатора "определенного вида" и шестерни под них такие же а на старенькой KDQ, кольца с обычной "резьбовой нарезкой" ну и "простые человеческие" шестерни!



Итак! У Егора, в Марьино, все готово!

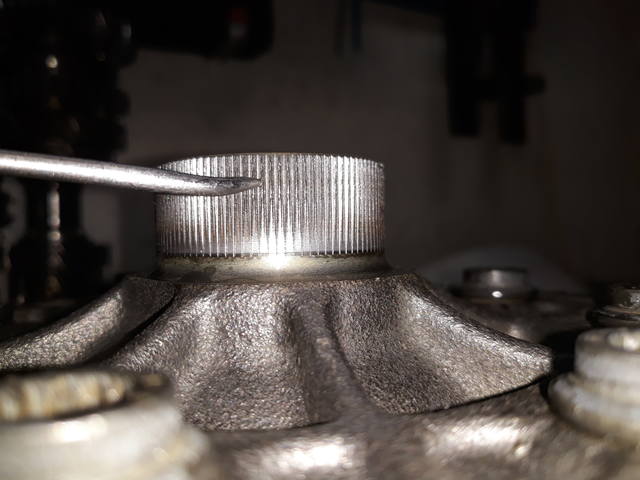

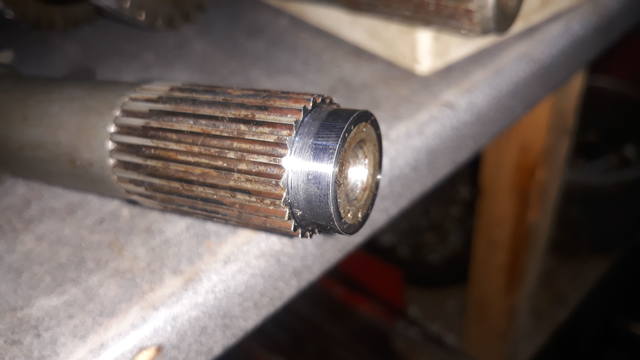

Произведена сверловка корпуса под "упор" и проточка первичного вала под новый опорный подшипник.





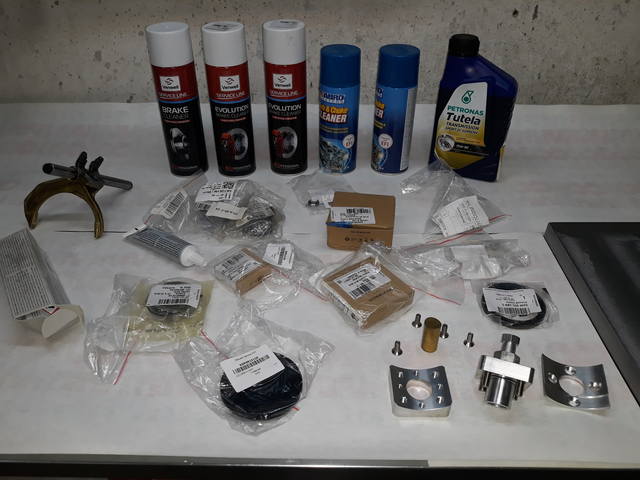

Затем все нужное доставлено в агрегатку!

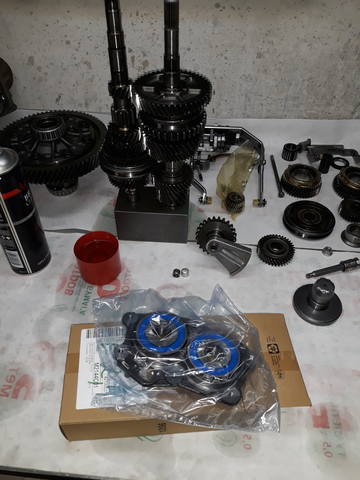

Начинаем как всегда с мойки и чистки всего, что пригодится!

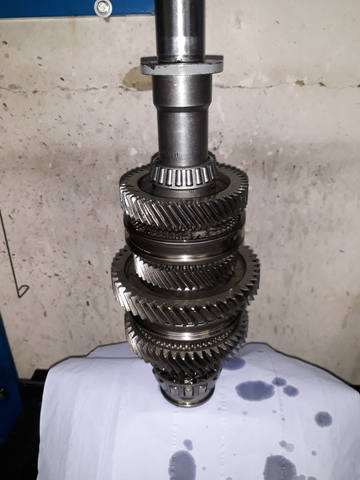

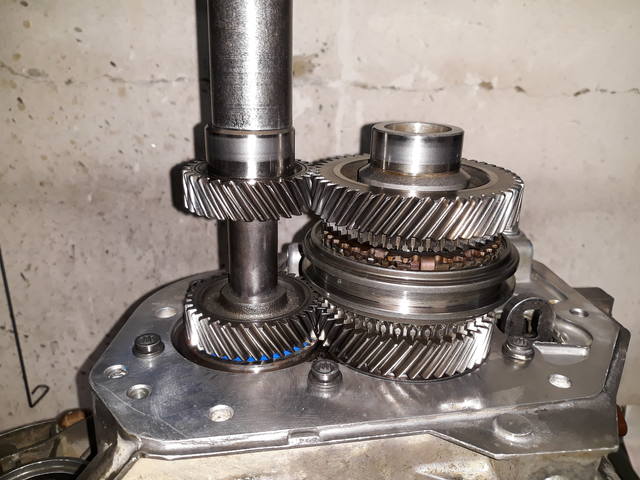

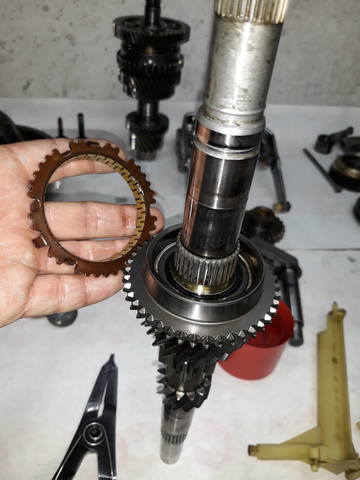

Собираем вторичный вал с вновь прибывшими деталями 1-2й передачи



Собираем первичный вал, на который Егор напрессовал стоковую шестерню 3-4-6 передачи + устанавливаем новый передний подшипник в "кожух сцепления"!





Затем придаем "шероховатость" поверхности деталей для лучшего склеивания!

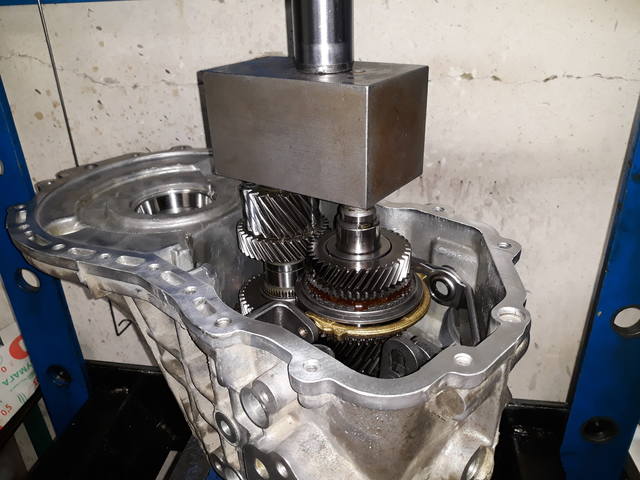

Обезжириваем, наносим герметик и склеиваем, соединяя две детали с картером по середине!



А далее - промах!!!
С "обновленным" первичным валом может быть установлена только определенная шестерня заднего хода ....



А так как первичный вал взят от коробки с кодом KDQ, то шестерня задней должна стоять от той же коробки :



Ранее, на то что шестерни могут отличаться просто не обратил внимания ..... поэтому берем паузу.


; ) вечер выдался плодотворным и шестерню заднего хода успели подвезти вовремя!!!




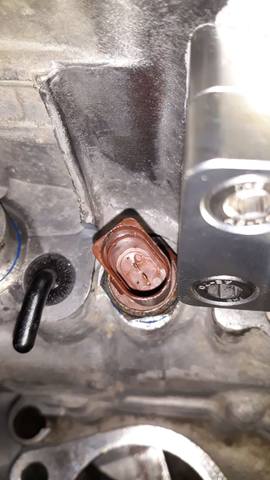

Ну и на "заедочку" - выставить хоть как-то, положение датчика включения заднего хода для того, что бы можно было без проблем надеть на него разъем!

Следующая коробка серии 0BT, 2012 года с кодом NEY!



Авто пригнали в клубный АВ - сервис на диагностику коробки ...
На этой коробке, совсем недавно и на другом каком - то сервисе, был заменен корпус "кожух сцепления"!
В итоге коробка интенсивно теряет масло!





Согласовали демонтаж и дефектовку !
Так что снимаем, осматриваем и ... далее по схеме.

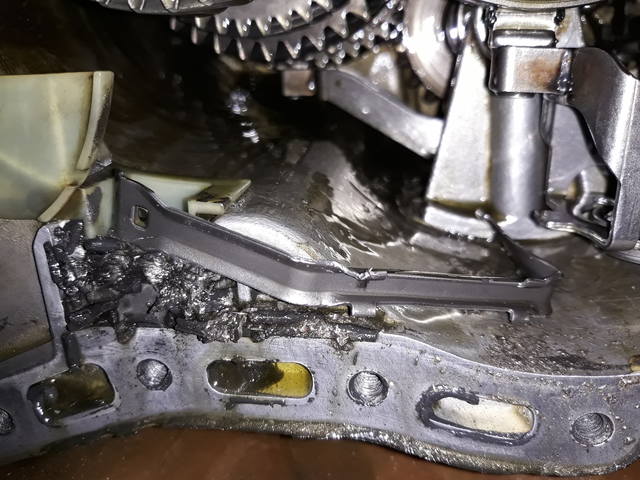

А вот и место "основной течи"! Вероятно, при установке защитного колпака, никто не обезжирил посадочное место под тефлоновое уплотнение.



Значит лезем вглубь!
Под мехатроником - определенное количество песка



Сцепление собрали не по меткам а под сцеплением отсутствует один болт крепления корпусов.



А далее вскрываемся и вот что стало понятным ....
Люди, которые ранее меняли корпус "кожух сцепления"на этой коробке, не установили задний подшипник первичного вала в определенное положение и корпуса не сходились!
Герметик сох, время шло и парни стали применять силу... ну и ничего не получалось!!!
Потом они вновь подняли картер коробки и увидели что от ударов по корпусу развалился один из наконечников вилок ...





Судя по состоянию развалившегося наконечника его пытались как-то соединить .... с помощью клея ; )))
Но и это еще не все!
Оказывается что картер сцепления, который был заменен, находился в сборе с обоймами подшипников,не от этой коробки!!!
Т.е. когда проводили замену корпуса, даже не удосужились вынуть из старого картера обоймы подшипников, чтобы переставить их в новый и провести регулировку осей! Просто прилепили другой корпус со своими обоймами!!!
Вот с такими :



Нужно все переделать заново так что начнем как всегда с мойки деталей!



Сперва изымаем обоймы подшипников из "родного" корпуса сцепления и переустанавливаем их в тот, с которым коробка приехала в ремонт.

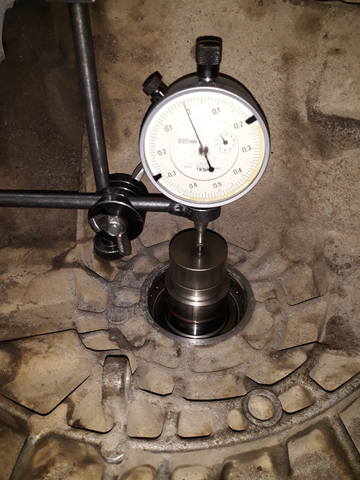

Далее измерения и регулировка каждого из вторичных валов отдельно, в двух корпусах!
Затем новые подшипники для дифференциала и последующие измерения для подбора регулировочного кольца.





Новый задний подшипник первичного вала + новые масляные колодцы с новыми же уплотнениями



Привезли "свежую" вилку от партнеров ... !
Теперь можно собрать все в одном корпусе и начать обезжиривать.



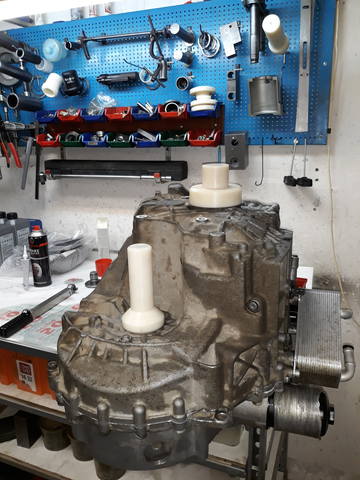

Далее - склеивание!





Ну и коробка в АВ - сервисе для последующей установки!

Итак! Следующая коробка с Леона 2012 года, серии 0AJ с кодом NBW!
Авто добралось ... как-то до сервиса RSR с конкретной проблемой - нет ни третьей ни четвертой передачи ...
И судя по неоригинальному герметику, в нее уже кто-то залезал.



Вскрываем крышку 5-6й передачи!

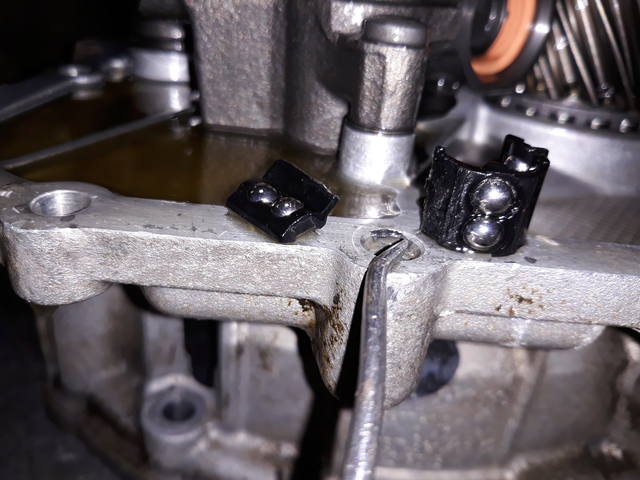

Видно повреждение одного из подвижных сегментов вилки переключения 5-6й



В нижней крышке вала управления - скопление всяческих отложений



Ну а между корпусами тоже много интересного!







Собственно это и есть так называемая вилка включения 3-4й передачи ...

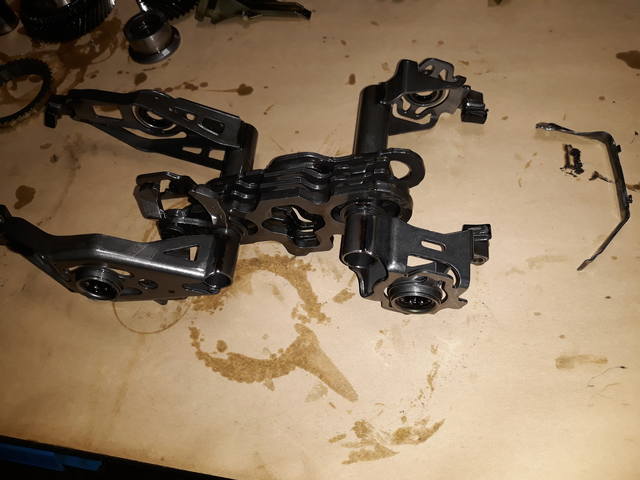

И установлена она вот на этом чудовище придуманном каким-то умельцем концерна, который явно симпатизировал десептиконам!!!
Ну только под кайфом, смотря "трансформеры" можно нарисовать такого киборга ; )))



Причем эта "обновленная" конструкция системы переключения разваливается очень часто!
У многих владельцев таких коробок перестает работать "задний ход", так как разработчик этой конструкции, кроме воображения и тяги к компьютерному моделированию не обладал иными техническими познаниями.
К счастью есть еще в доступе системы переключения "старого образца" ! Вот они и выручают всех.

Еще одно "святое место " в коробках концерна - провернуло "левый" подшипник дифференциала на своем посадочном месте!



Ну а из "сопутствующего" вот еще что :

Синхронизатор 1-2й передачи 02T311239C - стесаны зубья захода на одну сторону со стороны второй передачи
Синхронизатор 3-4й передачи 02T311301F - такая же фигня!
Шестерни 3-й и четвертой передачи первичного вала - и опять "зубья захода"
Вал управления тоже устал - "разбита направляющая втулка" в верхней крышке вала.

Согласование на восстановление коробки получено, так что начнем как всегда с мойки того, что пригодится уж точно ...
А за одно подберем некоторые детали из "свежайшего" б/у !



Все что насаживается на первичный вал взято с практически новой коробки ; )



Далее займемся дифференциалом!
К восстановлению посадочного места под левый подшипник диффера подключился токарь, выполнив "накатку".
В этом случае подшипник больше не сможет вращаться на корпусе и это будет дешевле чем покупка другого дифференциала!





Теперь же можно сделать измерения для подбора регулировочного кольца!



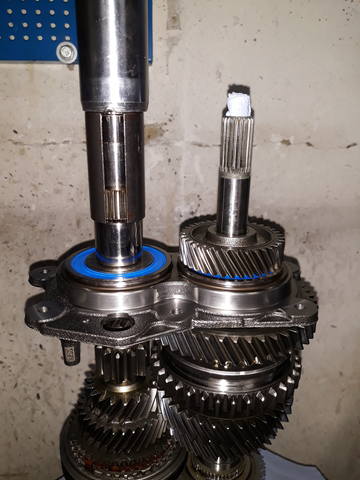

Сегодня привезли блок задних подшипников и можно продолжать ...

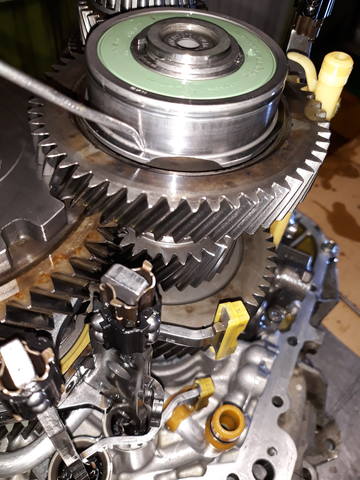

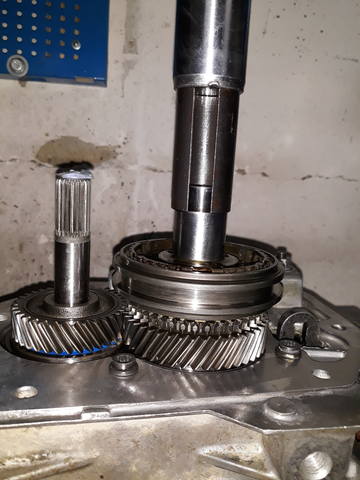

Затем пятый и шестой ряды



Далее - склеивание!





К этому моменту токарь уже отремонтировал вал управления, установив в крышку новую втулку

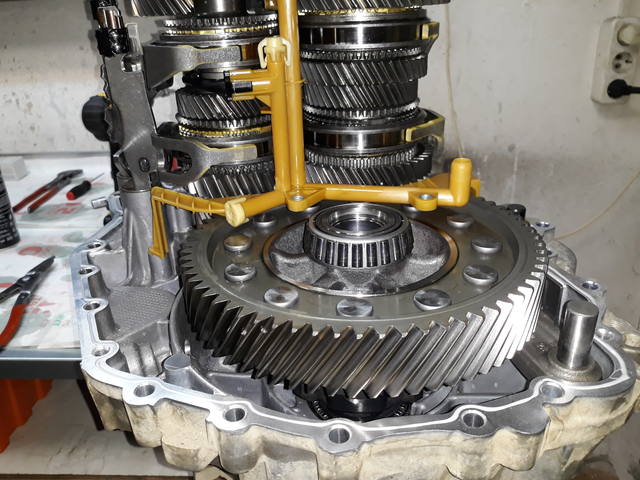

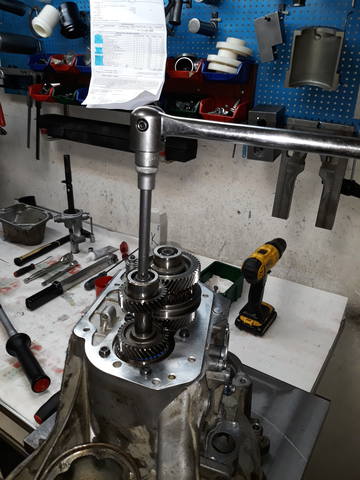

Затягиваем стопорные болты валов и устанавливаем крышку 5-6й + вал управления!





В самый последний момент поступило предложение немного "подправить" балансир системы переключения ...
Так что снова обращаемся к токарю для переноса оси под наконечник!

Следующий, не совсем обычный случай преподнесла коробка серии 0D9 c кодом QSJ !
Авто доставлено в клубный АВ-сервис на диагностику .....
А внутри нее обнаружено вот что !



На фото - направляющая вилки переключения 1-3й передачи, которая по каким-то причинам, находится не на своем месте!
Возможно, что "прослаблено" посадочное место в корпусе "кожух сцепления" и направляющая изменила свое положение.
Примечательно, что один из элементов соседней вилки 2-4й передачи, стал естественным ограничителем для этой направляющей!
В противном же случае, направляющая вылезла бы из корпуса целиком и вилка 1-3й передачи могла бы "заклинить" в определенном положении.

Отмываем детали!



Изымаем гильзу из корпуса и попробуем воспользоваться клеем!





Затем собираем обратно!



Так же согласовано новое сцепление!

Далее, авто с коробкой серии 02E и кодом NLR, попав в ... "трудную жизненную ситуацию", каким-то чудом заехало в сервис RSR !





А с внутренней стороны, трещина выглядит так :



Получено согласование на замену картера коробки, что на прямую сопряжено с регулировкой валов и дифференциала!
Так что отмываем все детали и принимаемся за регулировку осей.









Затем обезжириваем и наносим герметик ...





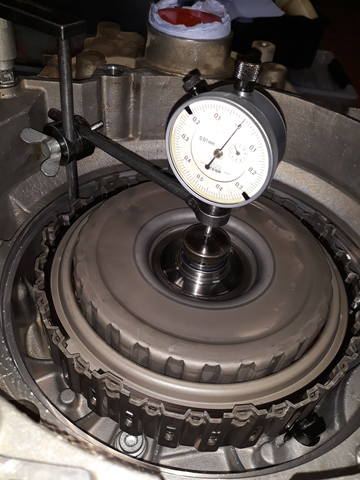

Далее - установка мехатроника ну и регулировка сцепления!
